我们使用电脑时经常要用到的一种传输介质就是网线，这里为大家详细介绍一下。
网线有两种制作方法：一种是直通线(用于网卡与路由器、集线器、交换机相连)，一种是交叉线(用于网卡与网卡的直连、集线器与集线器的级连)。
网线的布线标准中规定了两种双绞线的线序568A与568B。
标准568A：绿白-1，绿-2，橙白-3，蓝-4，蓝白-5，橙-6，棕白-7，棕-8;
标准568B：橙白-1，橙-2，绿白-3，蓝-4，蓝白-5，绿-6，棕白-7，棕-8。
以上两种做法都为平行线，也就是说这两种做法都可以用，当然其实有很多种做法，这只不过是比较常规的做法，原理是线序对应起来就行了，定了颜色只不过是为了好记。
平行线做完了用最简单的测线仪(像比较简单比较常用的“能手”牌的)测一下，1-8灯顺序亮了即可，其实100M以下的宽带只要1、2、3、6通就可用，这就是为什么某根线不通，但是网线也能用的原因。xp系统下载
两台相同设备(比如你的两台电脑)要用交叉线，而不能用平行线，电脑连接猫的网线两头都是568A或者都是568B的顺序，是平行线，所以不行，交叉线要一头A一头B才可以。
一、直通网线和交叉网线应用连接及线序
所谓直通网线就是两端线序完全相同的网线，这种网线两端都遵守TIA/EIA 568A或TIA/EIA 568B标准，是最通用的一种线序，此外还有一种用于直接的交叉网线，线序参下文表格，先来看一下直通网线(又称正线)和交叉网线(又称反线)的应用连接 表：win7系统下载 连接方A 连 接方B 线型 连接备注 PC HUB 直 通 HUB代表集线器，下同 HUB HUB 直通 A普通口，B级联口 HUB Switch 直通 A为级联 口，Switch代表交换机，下同 Switch Router 直通 Router 代表路由器，下同 PC PC 交叉 HUB HUB 交叉 AB均是普通口连接，或AB均是级 联口连接 HUB Switch 交叉 A普通口 Switch Switch 交叉 Router Router 交叉
按照TIA/EIA 568A和TIA/EIA 568B标准，标准线序是： 标准及线序 1 2 3 4 5 6 7 8 TIA/EIA-568A 白绿 绿 白橙 蓝 白蓝 橙 白棕 棕 TIA/EIA-568B 白橙 橙 白绿 蓝 白蓝 绿 白棕 棕
所 以，
1、直通网线AB两端要么是都遵守TIA/EIA 568A，要么是都遵守TIA/EIA 568B标准。
2、交叉网线必须一端遵守TIA/EIA 568A标准，另一端遵守TIA/EIA 568B标准。
10M网线使 用1236编号线缆传递数据(12发36收)，100M网线使用4578编号线缆(4578为双向线)，1~8的排序方式水晶头有铜片朝向自己，开口向 下，从左至右排序为1~8，如下图：
上面是标准线序，实际上平时使用很难记住，只需要记住：
1、直通网线AB两端线序完全相同，交叉网线AB相同都是12对应36，也就是A端12 对应B端36脚，B端12也对应A端36脚。
2、 按照规定12线必须是双绞，36双绞，45双绞，78双绞，如果记不住而且线缆不长，不用遵守这个规则，做三米以下线从来就没遵守过，如果是百M或网 线较长最好还是遵守一下双绞规则。
二、制作演示
演示做个正线也就是直通网线，是大家最常用的网线，家庭使用的SOHU路由器、HUB等连接到计算机都是采用这种线序制作。

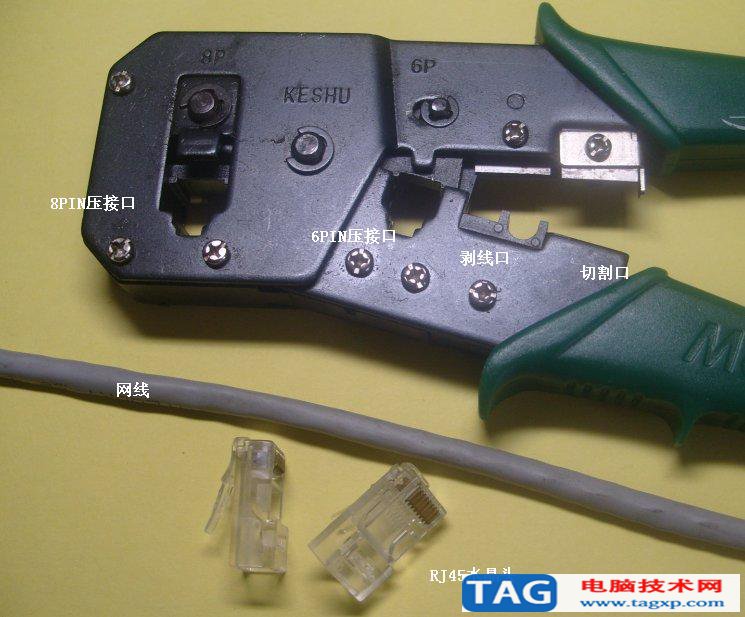

1、 制作工具：水晶钳网线钳、网线、RJ45水晶头
如果没有网线钳子，也可不用，直接使用尖嘴钳也可以，网线测试仪天缘没有 就不用了，也可以使用万用表测试，不过都没有直接上机测试方便。

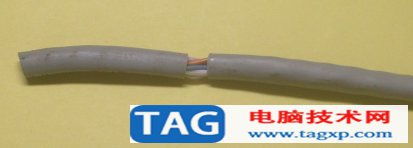

2、剥线去除网线表皮保护层

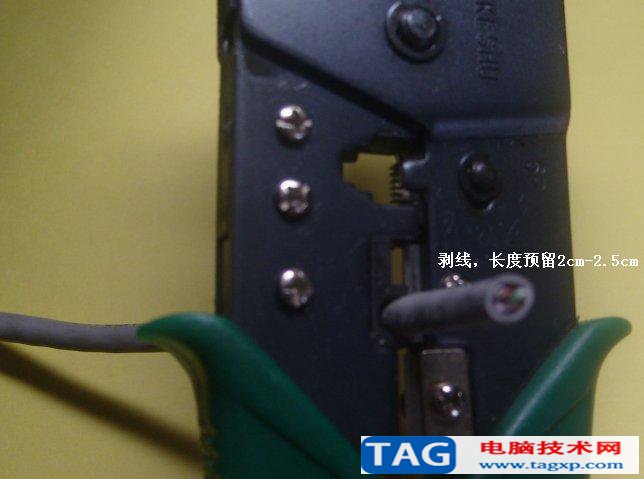

只需先把压线钳压紧，然后要把网线手动旋转一圈即可，如下图：

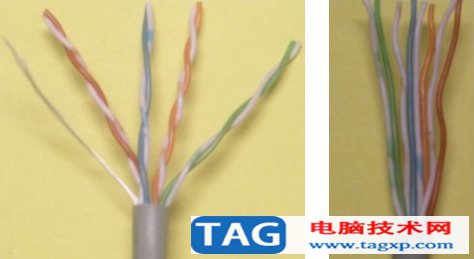

3、剥线并理顺线缆
把脱落的一端剥掉，然后参照上文线 序把线缆理顺，如下图，注意网线的颜色，绿跟白绿是一对，橙跟白橙是一对，蓝跟白蓝是一对，棕跟白棕是一对，我们需要把他们分开，然后按照
白 绿-绿-白橙-蓝-白蓝-橙-白棕-棕顺序(这是A端，做直通网线，B端也 按这个顺序，如果是做交叉线B端就要按照白橙-橙-白绿-蓝-白蓝-绿-白棕-棕顺序进行排列，A端相同)进行排列，并理直线缆。

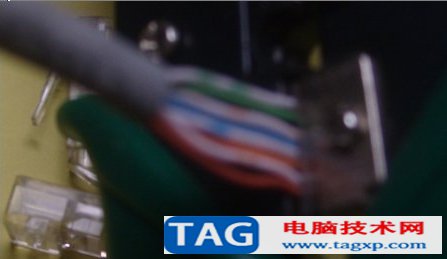

理顺之后，然后放到压线钳的切割口修剪整齐(如下图)，注意预留的无保护层端，不要太端也不要太长(刚刚卡尺没 找到，大概是1.5cm左右，这样可以保证压接后封皮正好在卡口的上面，增加网线的抗拉力)，如下图：
4、网线压接
修剪好之后，然后把水晶头正面朝向自己(有铜片的一面)，把线缆捏平水平插进水晶头的尾端，注意要均匀用力，先让排线 都进去压接口，然后在用力推排线，直到接触到水晶头的末端(垂直铜片端可以看到线缆铜芯)。
